ZLSG-G型复合排污系列全自动滤水器

SERIES ZLSG-G COMPOUND DISCHARGE AUTOMATIC WATER STRAINER

本自动滤水器适合于环境特别恶劣，水中含有大量漂浮物(如泡沫塑料、编织袋、塑料袋、杂草、木屑、树枝、树根等)和大量沉积物(如泥沙、石子等)、以及各种污物杂质的过滤。

• 国家专利、国际最新技术;

• 上排漂浮物、下排沉积物双排污功能;

• 双级过滤、复合排污功能;

• 过滤网自动反冲洗功能;

• 全自动彻底清污、排污功能:

• 国家火炬计划攻关项目;

• 国家科技创新基金支持项目:

• 三峡、葛洲坝、三门峡选定项目产品;

• 进水方式采用上进水、下出水:



This automatic water strainer is suitable for filtering tiquids containing floaters (foams, woven bag, plastic bag, grass, branch and tree root) and deposits (soil/ sand and stonc) in severe environment.

• Patented and update technique.

• Floats discharge from the upper and deposits from the lower.

• Double-stage filtering and compound discharge.

• Automatic counter-flushing of screen.

• Automatic complete pollutant removing and discharge.

• Supported by the national creation fund,

• The national torch-plan project

• Assigned products used for the Sanxia, Gezhouba, Sanmenxia projects,

• water coming in from the upper and out from the lower,

主要特点

本滤水器是我厂在研究国外如美国、以色列、意大利等技术及国内各种技术的基础上，针对长江恶劣水质，为满足长江、黄河等流域电站各种工况及不同要求设计制造的全新专利产品。

本滤水器几乎克服了目前国内外技术的所有不足之处

复合排污:滤水器设上、下排污口，漂浮

物上排污，沉积物下排污。有利于污物的排放。小转筒排污:采用小转筒自动排污转动机构，不会造成卡阻。

自动控制和监视技术:采用PLC可编程序控制系统、力矩超载自动反转保护装置，设置自动定时控制、差压控制、手动控制，与电站的RTU控制中心系统连接，对滤水器在线运行进行远程控制和监视，实现无人值班。

检修方便，不需动用起吊设备，不解体，直接从检修孔里完成检修和维护。

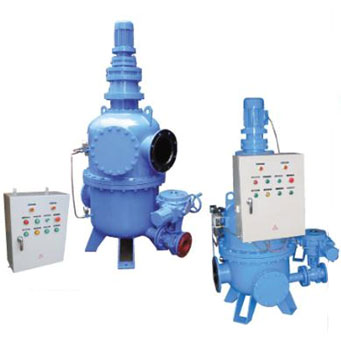

ZLSG-GII全自动滤水器

MODEL ZGSG-G AUTOMATIC WATER STRAINER

ZLSG-GII全自动滤水器为单排污型，其余结构、功能、特点与ZLSG-G型复合排污全自动滤水器完全相同。

The structure, function and properties of Model ZLSG-Gll are same as that of Model ZLSG-GAutomatic Water Strainer with exception of single discharge.

主要特点

本滤水器是我厂在研究国外如美国、以色列、意大利等技术及国内各种技术的基础上，针对国内各种工况及不同要求进行设计制造的。

本滤水器几乎克服了目前国内外技术的所有不足之处。

直立安装，进出水方向采用上进下出。

防污物卡阻技术，

小转筒过滤技术，

新颖不拆卸维修技术，设置检修手孔，精过滤筒采用特殊结构，采用固定排污孔架与主轴垂直连接的略大于排污管道的排污转筒，经填充四氟作为导向轴瓦的结构

自动化控制监测技术。

MAIN FEATURES

This machine is developed by our factory on the basis of studying techniques of forcign countrics, such as the United States of America, Isracl and Italy as well as domestic practical conditions.

The water strainer has advantages over that both at home and abroad.

Vertical installation, Water comes in from upper part and comes out from lower part.

No pollutant blockage.

Small drum filtering technique used.

Combined coarse screen is adapted. Water comes in from upper part and comes out from lower part. Service hole is provided. Fine cartridge is of special construction.

Stationary discharge support is connected with shaft vertically.

Autornatic control/monitoring

• 公称压力:1.0MPa:1.6MPa:2.5MPa

• 工作压力:0.25-1.0MPa:

                0.25-1.6MPa:0.25-2.5MPa

• 压力损失:0.01-0.03MPa

• 工作电源:380V,AC50Hz

• 差压设定范围:0.02-0.16MPa

• 自动冲洗时间:5min或根据工况要求

• 定时设定范围:0-72小时

• 过滤精度:0.02-6mm

• 其余参数见下表

• Nominal pressure: 1.0Mpa,1.6Mpa. 25Mpa

• Operation pressure: 0.25-1.0Mpa

                                       0.25-1.6Mpa.0.25-2.5Mpa

• Pressure loss: 0.01-0.03Mpa

• Operating power: 380V,AC 50Hz

• Dufferential pressure scope:0.02-0.16Mpa

• Automatic flashing time; 5 min or adjust according to

• requirements.

• Time setting:0-72h

• Finter fineness:0.02-6mm

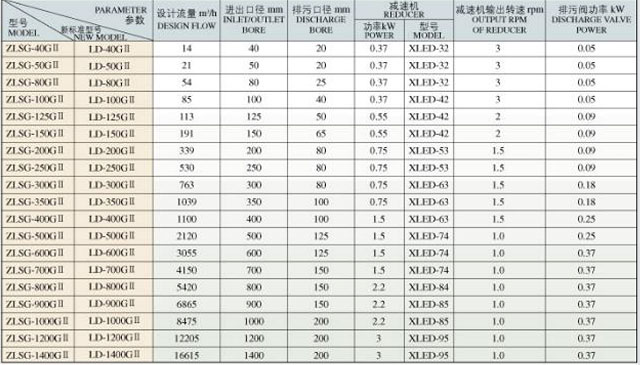

• For other data, sec below table.
